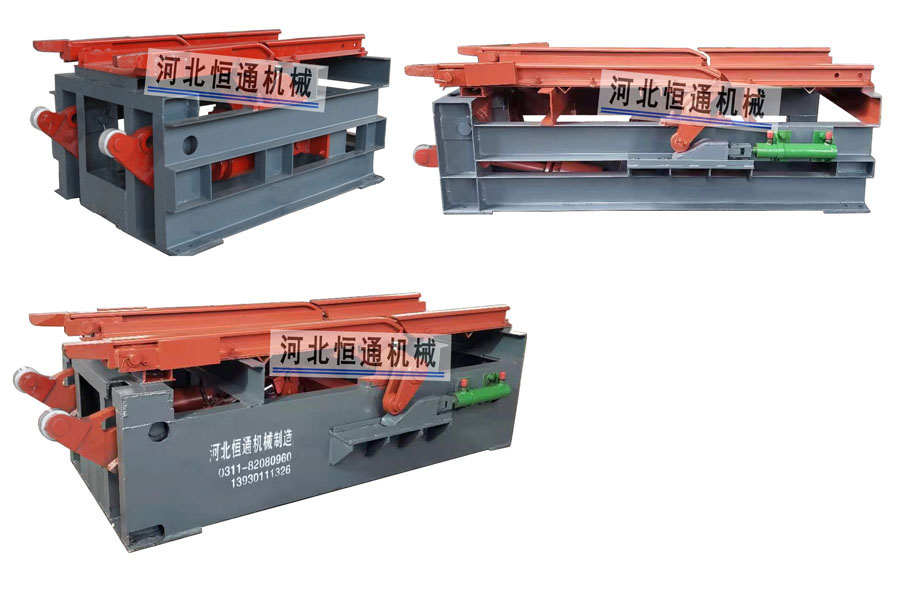

HYT—II型双补偿阻尼托罐摇台(获国家zhuanli产品）
1、概述
在立井提升中，目前主要采用搭接摇台作为搭接设备。由于提升钢丝绳有弹性伸长，随终端载荷变化提升容器上下移动大，特别在矿井较深及上下大件时更为突出，搭接对准难度大，对准后坡度大，难以推出或推进矿车，对于多层罐笼换层更显。HYT—II型双补偿阻尼托罐摇台，是我公司2011年由石家庄市科技局立项，为科技支撑计划项目，2012年3月研发成功，解决了上述问题，实现了提升钢丝绳弹性伸长的有效补偿，保证了对接平稳、畅通。并由石家庄市科技局主持专家鉴定，鉴定意见：“该产品实现了上下双补偿技术，解决了提升钢丝绳弹性伸长，达到国内先进水平”，2013年荣获国家zhuanli。
2、结构及动作原理
HYT—II型双补偿阻尼托罐摇台， 主要由上搭接臂、下托罐臂，换层液压传动机构组成，具有双补弹性伸长，同步回转搭接。完全满足矿井轻、重罐进出平稳、畅通，及矿井较深和上下大件难题。当罐笼运行到停止位置后，下托罐臂伸出，缓冲阻尼机构柔性承接罐笼底部，上搭接臂自动下放，搭接罐笼内轨道，实现罐笼内轨道与外车场轨道无缝连接，保证罐笼对轨准确，托罐平稳，进出矿车平稳顺畅。当需换层时，启动换层开关，在换层液压机构的驱动下，托罐臂缓慢收回，上搭接臂自动抬起，罐笼平稳下放换层停罐，下托罐臂再次伸出托平罐笼底部，上搭接臂自动下放搭接罐笼内轨道。多层罐笼依次循环动作，完成全部换层操作。可在井口、中间、井底各水平使用。
3、特点
① 解决了提升钢丝绳弹性伸长，实现上下双补偿功能。
② 上搭接臂和下托罐臂复合连动动作，省时省力。
